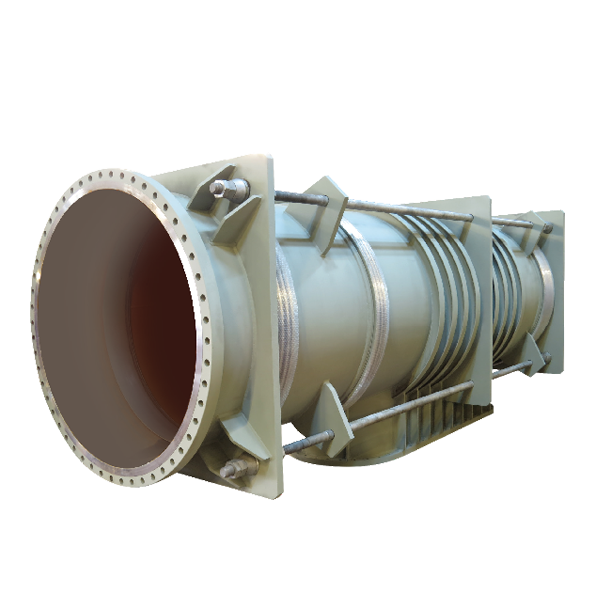

Dirsek tipi basınç dengeli kompansatörler, standart kompansatörlere benzer uygulamalarda sıkça kullanılır, fakat boru veya ekipman üzerindeki basınç yükünün aşırı veya sakıncalı olduğu düşünülür. Basınç dengeli tasarımın en büyük avantajı, sisteme basınç yüklemesi yapmadan dışarıdan uygulanan eksenel hareketi absorbe etme yeteneğidir.

Körüğün yaylanma oranından kaynaklanan kuvvet ortadan kaldırılmaz. Aslında, hem akış körüğünün hem de dengeleme körüğünün sıkıştırılması veya uzatılması gerektiğinden ve birleşik eksenel kuvvet boru hattına veya ekipmana etki ettiğinden, genellikle tek bir kompansatörünkinden daha fazladır. Körükleri hareket ettiren kuvvetler genellikle düşük büyüklükte olduğundan, küçük kuvvetlerden etkilenebilecek yakın aralıklı hareketli parçalara sahip son derece hafif ekipmanın söz konusu olduğu durumlar dışında, bunlar genellikle sakıncalı değildir.

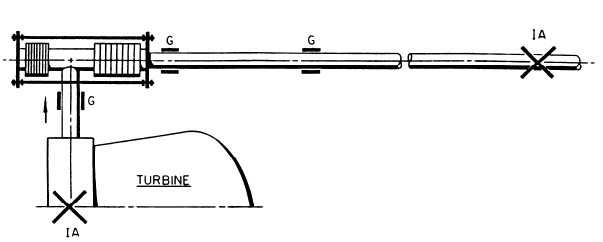

Yukarıdaki şekil, birleşik eksenel hareket ve yanal sapma için basınç dengeli kompansatörün tipik bir uygulamasını göstermektedir. Hem boru hattının sonundaki hem de türbin üzerindeki ankrajlar ara ankrajlardır ve yalnızca yönsel yönlendirme gereklidir. Uygun tasarımla türbinin hemen üzerindeki kılavuz, kompansatörün eksenel hareket kuvvetlerini türbine uygulamadan absorbe edecek şekilde yapılabilir. Türbin üzerine uygulanan tek kuvvet, kompansatörü yanal olarak saptırmak için gereken kuvvettir.

KÖRÜK TASARIMI
Basınç dengeli kompansatörlerin körükleri EJMA 10 koduna göre tasarlanmıştır. Yüksek basınç uygulamaları için takviye halkalı çok katmanlı körükler kullanılır. Taşınan akışkanın cinsi, hareket değerleri (eksenel, yanal, açısal) veya çalışma sıcaklığı, körük malzemesinin basınç ve kullanım ömrü gibi talep edilen özelliklere göre özelleştirilebilir.

YAPI
Kompansatörler basınçlı ekipmanların boru sisteminin parçalarıdır. Bu bağlamda genleşme derzlerinin konstrüksiyonu, Avrupa basınçlı ekipman direktifine (PED 2014/68/EU) ve ayrıca borulama işlemine ilişkin Amerikan Ulusal Standardı ASME Bölüm VIII Div 1&2, ASME B 31.3'e göre tasarlanmış ve üretilmiştir.

Borular, kapaklar, flanşlar, rot kolları vb. gibi kompansatörlerin tüm bileşenleri boru stres analizi ile kontrol edilir ve böylece izin verilen gerilme değerlerine göre malzeme tipi ve kalınlığını seçmemize olanak sağlanır.

AYVAZ KOMPANSATÖRLERİ İÇİN GENEL KABİLİYET ARALIĞI
• Boyut: DN 15-6000
• Tasarım basıncı: 150 bar'a kadar (Çapa ve sıcaklığa bağlı olarak)
• Vinç kapasitesi: 16 tona kadar

TEST&SERTİFİKASYON
• Kompansatörler basınçlı ekipmanların boru sistemi parçalarıdır, bu bağlamda kompansatörlerin yapısı PED 2014/68/EU&ASME U Stamp-U2 Stamp'e göre tasarlanıp üretilmektedir.
• Kompansatör, tasarım basıncının 1,5 katı hidrostatik basınca maruz kalır.
• Tam vakum uygulamaları için 760 Hg/mm'de vakum testi de geçerlidir.
• Ayrıca uygun sızdırmazlık için helyum ile gaz kaçağı tespiti tavsiye edilir.
