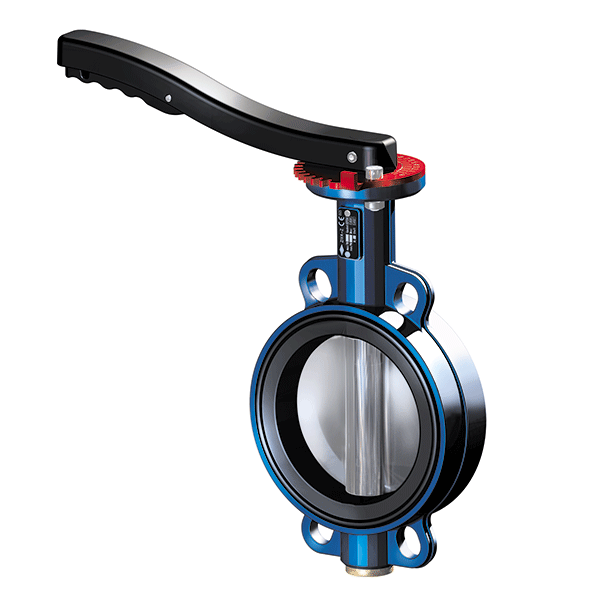

ARI-ZIVA-Z Wafer Tip Kelebek Vana

ARI-ZIVA-Z sfero döküm gövdeli endüstriyel kullanıma uygun wafer tip bir kelebek vanadır. Kelebek vanalar; merkezi disk tasarımına sahip ve conta içinde döndürülen bir disk tarafından sızdırmazlığın sağlandığı vanalardır. ARI; NBR, EPDM ve FPM contalı olarak ZIVA-Z kelebek vanaları sunmaktadır. Kilit kollu, çentik kollu, redüktörlü, pnömatik ve elektrik aktüatörlü olarak isteğe göre vanaların kullanıma hazırlanması ve Alman “Enerji Tasarrufu Yönetmeliği – ENEV”e göre tam yalıtım mümkündür. Üç destekli düz geçişli mil, patlama korumalı mil, merkezi disk yataklaması, mükemmel zeta-değeri, paslanmaz çelik disk, sfero döküm gövde, DIN EN 1092-1 slip-on flanş v.b. standart özelliğe sahiptir.

ARI-ZIVA-Z kelebek vanalar; EPDM conta ve paslanmaz klape ile içme suyu sertifikasına, beyaz-NBR conta ve paslanmaz klape ile gıdaya uygunluk sertifikasına sahiptir.

EPDM conta -10…+130 ºC
NBR conta -10…+80 ºC
FPM conta -10…+180 ºC
FPM conta, kızgın su ile kullanıma uygun değildir. FPM conta yağlı hava için kullanılabilir

Malzeme Yapısı:
Fig. 20.014 PN6 DN25-300 - Gövde: EN-JS1030 Sfero Döküm / Disk: 1.4581
Fig. 21.014 PN10 DN25-500 - Gövde: EN-JS1030 Sfero Döküm / Disk: 1.4581
Fig. 22.014 PN16 DN25-500 - Gövde: EN-JS1030 Sfero Döküm / Disk: 1.4581

Bağlantı:
Wafer

Anma Çapı:
DN25 (1”) – DN600 (20”)

Basınç Değerleri:
PN6, PN10 ve PN16

Sıcaklık Aralığı:
EPDM conta -10…+130 ºC, NBR conta -10…+80 ºC, FPM conta -10…+180 ºC

Uygulamalar:
-Hava hatları
-Kimyasal hatlar
-Genel su tesisatı
-Gıda tesisleri
-Kağıt fabrikaları

Dokümanlar

ARI-ZIVA-Z Wafer Tip Kelebek Vana
