ARI-STEVI Smart 440/441 Serisi 2-Yollu Kontrol Vanası

ARI-Stevi 440/441 serisi kontrol vanası klasik bir kontrol vanasıdır. Pnömatik veya elektrik aktüatörlü olarak olarak sistemlerde otomasyona bağlanarak debi, sıcaklık, seviye ve basınç kontrolü için kullanılır.

Pnömatik aktüatörlü vanaya genelde oransal amaçlı olarak elektro-pnömatik pozisyonerli veya ip-konverter ile 4-20mA giriş sinyali kullanılarak kumanda edilir. Elektrik aktüatörlü vana ise  230V(3-nokta), 4-20mA veya 0-10 giriş sinyali ile kumanda edilir. Konum bilgisi ise pnömatik aktüatörlü vanalarda elektro-pnömatik pozisyonerlere eklenen geri-besleme modülü ile 4-20mA olarak, elektrik aktüatörlü vanalarda ilgili modül eklenerek 4-20mA, 0-10V veya omaj olarak alınabilir. Ayrıca sınır konum bilgisi eklebilen limit switchlerle de belirlenebilir.

Vana gövde malzemesi olarak demir döküm, sfero döküm, dökme çelik, paslanmaz çelik kullanılabilir. Özel uygulamalar için özel tasarımlar mevcuttur. Özel çevre koşulları içinde ARI vana gövdesi üzerinde özel boyama ve kaplama hizmetini opsiyonel olarak sunmaktadır. Vana iç aksamındaki tüm parçalar paslanmaz çeliktir.

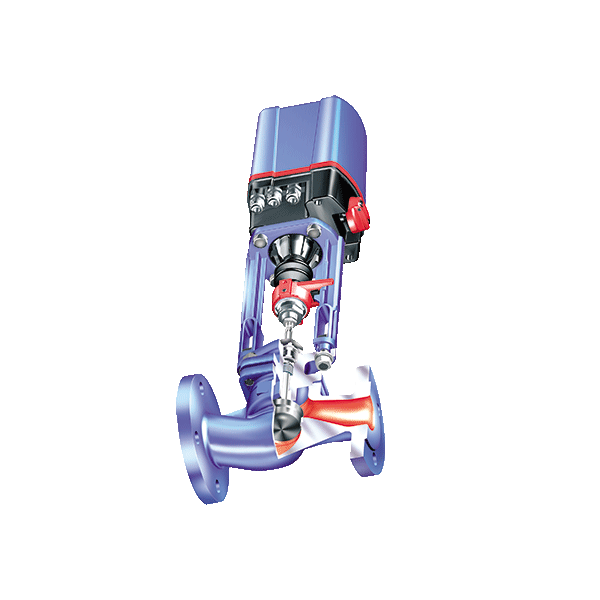

Elektrik aktüatörlü kontrol vanaları standart olarak PREMIO veya PREMIO Plus aktüatörle sunulmaktadır. PREMIO Plus aktüatör akıllı bir cihaz olarak otomatik kalibrasyon, yüksek çalışma hızı, ekonomi modu ve bir çok farklı özelliğiyle öne çıkmaktadır.

Mil sızdırmazlık birimi olarak PTFE-V-Halkası birimi 220 ºC, PTFE-Salmastra 250 ºC, Saf Grafit Salmastra 450 ºC, Paslanmaz Çelik Körük 450 ºC çeşitli farklı varyasyonlar mevcuttur. Klape için ise parabolik ve v-port tasarımlar mevcuttur. Unutulmamalıdır ki bir kontrol vanasının klape ile sit arasındaki sızdırmazlığı standart olarak sınıf IV seviyesindedir. Bu da vana tam kapatıldığında bile Kvs değerinin 10.000’de biri oranında sızdırır demektir, bir kontrol vanası kesme vanası değildir. Kontrol vanasından önce kesinlikle uygun bir pislik tutucu kullanılmasını tavsiye ederiz.

Malzeme Yapısı:
Fig. 12.440 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 12.441 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.440 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.441 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.440 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.441 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 34.440 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 34.441 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.440 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.441 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 54.440 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 54.441 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.440 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.441 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik

Bağlantı:
Flanşlı

Anma Çapı:
DN15 (1/2”) – DN150 (6”)

Basınç Değerleri:
Maks. 16 bar (EN-JL1040 Demir Döküm), 25 bar (EN-JS1049 Sfero Döküm), 40 bar (1.0619+N Çelik Döküm, 1.4408 Paslanmaz Çelik)

Sıcaklık Aralığı:
Maks. 300 ºC (GG25 Pik Döküm), 350 ºC (GGG40.3 Sfero Döküm), 450 ºC (1.0619+N Çelik Döküm), 400ºC (1.4408 Paslanmaz Çelik)

Uygulamalar:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
