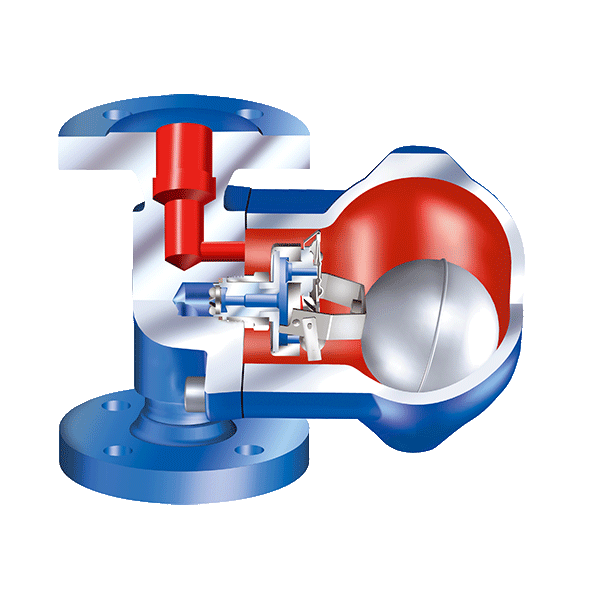

ARI-CONA SC 636 Hava ve Gaz Sistemlerinden Şamandıralı Sıvı Atıcı

ARI-CONA SC 636 şamandıralı sıvı atıcı, hava ve gaz sistemlerinden oluşan sıvıların tahliyesini sürekli olarak yapar. Düşük fark basıncında bile yüksek sıvı tahliyesi yapar. Koç darbesine karşı dayanıklı ve duyarsızdır. Geri kazanım hattı için birleşme ve baypas mümkündür. Kapanının merkezine yerleştirilmiş olan orifis tasarımı ile kapanı isterseniz dikey, isterseniz yatay konumda kullanabilirsiniz. Yapmanız gereken tek şey, kapak ve gövdeyi ayırıp, gövdeyi 90° döndürmek ve tekrar civatalar ile birleştirmektir. Kontrolör boru tesisatında herhangi bir işlem yapılmadan değiştirilebilir.

Malzeme:
PN16 Fig. 42.636, Gövde  1.0460 Kapak  EN-JS1049
PN25 Fig. 44.636, Gövde  1.0450 Kapak  1.0619+N
PN40 Fig. 45.636 (Y) – harici pislik tutuculu, Gövde  1.0460 Kapak  1.0619+N
PN25 Fig. 54.636, Gövde  1.4541 Kapak  1.4308
PN40 Fig. 55.636 (Y) – harici pislik tutuculu, Gövde  1.4541 Kapak  1.4308

İç Aksam:
Paslanmaz Çelik

Bağlantı:
Dişli, flanşlı, soket kaynak boyunlu ve alın kaynak boyunlu

Montaj Ekseni:
Yatay veya düşey (Standart olarak düşey verilmektedir, akış yönü yukarıdan aşağı doğrudur. Yatay montaj için sipariş aşamasında lütfen giriş tarafının sol veya sağdan olduğunu belirtiniz.)

Anma Çapı:
DN15 (1/2”) – DN25 (1”)

Basınç Sınıfı:
PN16 ve PN40

Kontrolör (Maks. Çalışma Fark Basıncı):
R4 (4bar), R14 (14bar), R21 (21bar), R32 (32bar)

Çalışma Sıcaklığı:
Maks. Çalışma Sıcaklığı – Fig. 42.636  300 ºC / Fig. 44.636  400 ºC / Fig. 44.636  400 ºC / Fig. 54.636  300 ºC / Fig. 55.636  300 ºC

Uygulama Alanı:
-Hava ve gaz içeren boru hatları
-Hava ve gaz tankları
