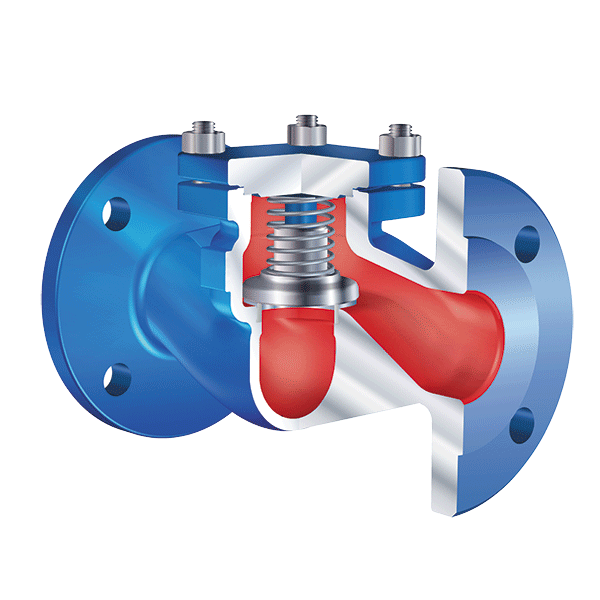

ARI-CHECKO-V Lift Çek Vana

Çek vanalar genel olarak boru hatlarında geri dönüş koruması olarak kullanılmaktadır Özellikle ısıtma sistemlerinde; örneğin ısı değiştirici sisteminin durdurulması sonucunda kondensin geri akışını ve ters ısıtmayı engellemek için kullanılabilir. Flanşlı lift tip çek vana içindeki yayın açma basıncı standart olarak 0,1 bar’dır. Çek vanalarda oluşabilen en büyük sorun istikrardır, sistem parametrelerine göre çek vana çapının doğru belirlenmesi önemlidir.

Çek vanadaki akış tek yönlüdür. Ters yöndeki akış klapeyi kapatarak ters yönde akışın kesilmesine neden olur. Çek vanalardaki sızdırmazlık standart olarak metalik prensibe göre çalışır. Çek vanalar opsiyonel olarak yumuşak conta ekli metal klape ile donatılabilir.


Malzeme Yapısı:

Fig. 10.003 PN6 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 10.303 PN6 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 12.003 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 12.303 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 22.003 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.303 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.003 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.303 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 34.003 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 34.303 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.003 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.303 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 45.003 PN40 - Gövde: 1.0460 Dövme Çelik / Kapak: 1.0460 Dövme Çelik
Fig. 52.003 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 54.003 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.003 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 12.004 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 12.304 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 22.004 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.304 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.004 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.304 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 34.004 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 34.304 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.004 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.304 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 45.030 PN40 - Gövde: 1.0460 Dövme Çelik / Kapak: 1.0460 Dövme Çelik
Fig. 35.030 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 52.039 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 54.039 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.039 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 35.063 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 55.001 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Yay: 1.4310 Paslanmaz Çelik / Vana Plakası ve Yay Plakası: 1.4571 Paslanmaz Çelik
İç Aksam: Paslanmaz Çelik, Bronz

Bağlantı:
Flanşlı ve Alın Kaynak Boyunlu

Anma Çapı:
CHECKO-V DN15 (1/2”) – DN400 (16”)

Basınç Sınıfı:
PN6,  PN16, PN25 ve PN40

Sıcaklık Aralığı:
Maks. 300 ºC (EN-JL1040 Demir Döküm), 350 ºC (EN-JS1049 Sfero Döküm), 450 ºC (1.0619+N Çelik Döküm), 400 ºC (1.4408 Paslanmaz Çelik)

Uygulama Alanı:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
