Kapasitif gerilim transformatörü bir kondenser ünitesi ve bir elektromanyetik ölçüm ünitesinden (EMU) oluşur. Kondenser ünitesi yalıtkanın içinde bulunur ve yalıtım sıvısı ile emprenye edilmiş bir kapasitif karışık dielektrikten oluşur. Bu aktif kısım dışarıya hava geçirmez şekilde kapatılmıştır. Yağın hacim dengelemesi için kafa kısmında paslanmaz çelik genleşme körüğü bulunmaktadır.

TASARIM

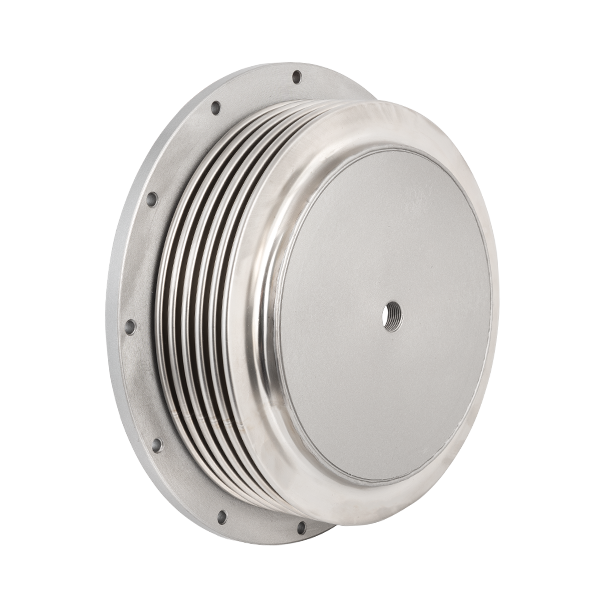

Transformatör körükleri esas olarak transformatörün yağ koruyucusunda kullanılır. Harici oluklu yağ koruyucu, transformatörün yalıtım yağının hacmini telafi etmek için, tamamen hava ve nemden yalıtılmış durumda, dengeleme bileşeni ve sızdırmazlık ve izolasyon bileşeni olarak gelişmiş süper esnek paslanmaz çelik oluklu kompansatör kullanır. Yalıtım yağının hacim değişikliği, körüğün genişlemesine veya sıkışmasına neden olur, böylece yağ kutusunun hacmi değişir ve yalıtım yağının hacim değişimini telafi edilir. Transformatör körükleri esas olarak eksenel yer değiştirmeyi ve birkaç yanal yer değiştirmeyi telafi etmek için kullanılır, ayrıca şok ve gürültüyü azaltır. Kolay kurulum, basit tasarım ve düşük maliyet avantajlarına sahiptir. Transformatör körükleri elektrik enerjisi, petrol ve kimya mühendisliği endüstrilerinde yaygın olarak kullanılmaktadır.

YAPI
Kompansatörler basınçlı ekipmanların borulama sisteminin parçalarıdır. Bu bağlamda kompansatörler, Avrupa basınçlı ekipman direktifine (PED 2014/68/EU) ve ayrıca borulama işlemine yönelik Amerikan Ulusal Standardı ASME Bölüm VIII Div 1&2, ASME B 31.3'e göre tasarlanmış ve üretilmiştir.

Borular, kapaklar, flanşlar, rot kolları gibi kompansatörün tüm bileşenleri boru gerilim analizi ile kontrol edilir ve böylece izin verilen gerilim değerlerine göre malzeme tipi ve kalınlığını seçmemize olanak sağlanır.

AYVAZ KOMPANSATÖRLER İÇİN GENEL KABİLİYET ARALIĞI
• Çap: DN 15-6000
• Tasarım basıncı: 150 bar'a kadar (Çapa ve sıcaklığa bağlı olarak)
• Vinç kapasitesi: 16 tona kadar

TEST & SERTİFİKASYON
• Kompansatörler basınçlı ekipmanların boru sistemi parçalarıdır, bu bağlamda PED 2014/68/EU&ASME U Stamp-U2 Stamp'e göre tasarlanıp üretilmektedir.
• Kompansatörler, tasarım basıncının 1,5 katı hidrostatik basınca maruz kalır.
• Tam vakum uygulamaları için 760 Hg/mm'de vakum testi de yapılabilir.
• Ayrıca uygun sızdırmazlık için helyum ile gaz kaçağı tespiti tavsiye edilir.
