Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur.

Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

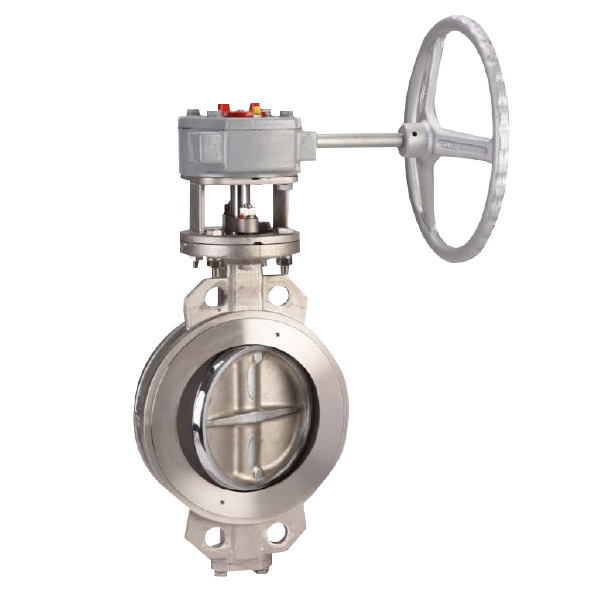

Ayvaz HPBV Yüksek Performans Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir.

Malzemeler
Gövde: ASTM A216 WCB Çelik Döküm
Klape: AISI316 Paslanmaz Çelik
Mil: AISI410 Paslanmaz Çelik

Bağlantılar: Wafer Tip, Lug, Flanşlı

Sıcaklık Aralığı: Maksimum 400 °C

Basınç Sınıfı: Class 150- 300
